型號 | JEM-02 | ||
離合器 | 制動器 | ||
離合器／制動器 | 靜摩擦扭矩 Nm | 6 | |
額定電壓 DC-V | 24 | ||
功率 W（at75℃） | 8 | 8 | |
馬達 | 功率 kW | 0.2 | |
電壓、頻率、相數 | AC200/200,220V,50Hz/60Hz,4P | ||
重量 kg | 11 | ||
（注）內置離合器/制動器為JEM專用式樣。

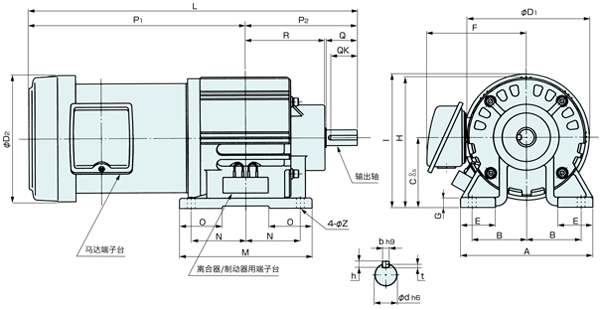

單位:mm
徑向 | 軸向 | 軸端 | 電源箱 | |||
A | 130 | L | 327.5 | Q | 25 | |
B | 55 | M | 130 | QK | 21 | 無接點控制器 |
C | 71 | N | 55 | d | 12 | |
D1 | 116 | O | 38 | b | 4 | |
D2 | 131 | P1 | 231.5 | h | 4 | |
E | 40 | P2 | 96 | t | 2.5 | |
F | 118 | R | 69.5 | |||
G | 9 | Z | 7 | |||
H | 130.5 | |||||
I | 136 | |||||
