| 型號 | ERS-1225A/IMS |
| 靜摩擦扭矩 Nm | 350 |
| 額定電壓 DC-V | 24 |
| 功率 W(at75℃) | 25 |
| 重量 kg | 30 |
(注)導線請按照紅色(+正極)、藍色(-負極)連接。

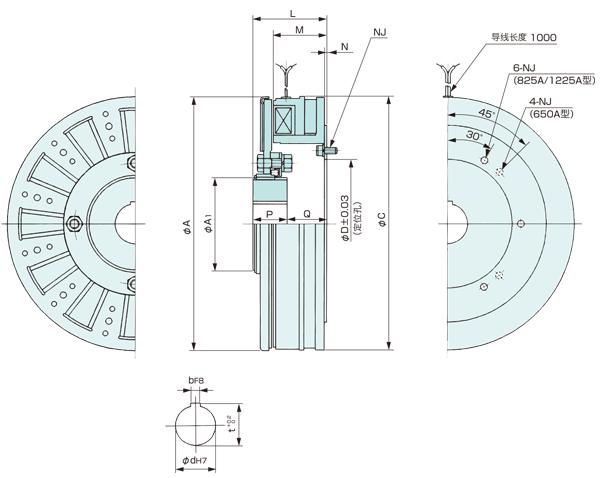

單位:mm
徑向 | 軸向 | 安裝 | ||||
A | 320.7 | L | 92.9 | NJ | 節圓直徑 | 184.1 |
A1 | 117 | M | 68.7 | 螺栓 | M8×16 | |
C | 318 | N | 3.3 | 軸孔 | ||
D | 161.97 | P | 43 | d | 50 | |
控制器 | Q | 49.9 | b | 12 | ||
t | 53.5 | |||||
